Technische Dokumentation mit EPLAN

Zur Schaltplanerstellung nutzen wir das CAE-Konstruktionsprogramm EPLAN in verschiedenen Versionen – EPLAN 5, EPLAN 21 und EPLAN P8. Diese Software wurde speziell auf die Aufgabenstellungen im elektrotechnischen Anlagenbau zugeschnitten und bietet die komplette Bandbreite der erforderlichen Dokumentation: Stromlaufpläne, Klemmenpläne, Kabelübersichten, Stücklisten und vieles mehr.

Dass wir auch ältere EPLAN-Versionen pflegen, ist kein Selbstzweck. Viele Bestandsanlagen sind in EPLAN 5 oder EPLAN 21 dokumentiert. Wer diese Unterlagen weiterführen kann, statt sie bei jeder Änderung neu aufzubauen, hält den Aufwand für den Betreiber gering – und bewahrt die Historie einer Anlage.

Ergänzend zur reinen Elektrodokumentation werden die Bereiche Hydraulik, Pneumatik, MSR-Technik sowie Elektrotechnik mit Symbolbibliotheken unterstützt. Auch die Erstellung von Flussdiagrammen ist damit möglich. So entsteht ein zusammenhängender Unterlagensatz, in dem sich elektrische, hydraulische und pneumatische Zusammenhänge nachvollziehen lassen – gerade bei Pressen und verfahrenstechnischen Anlagen ein spürbarer Vorteil in der Fehlersuche.

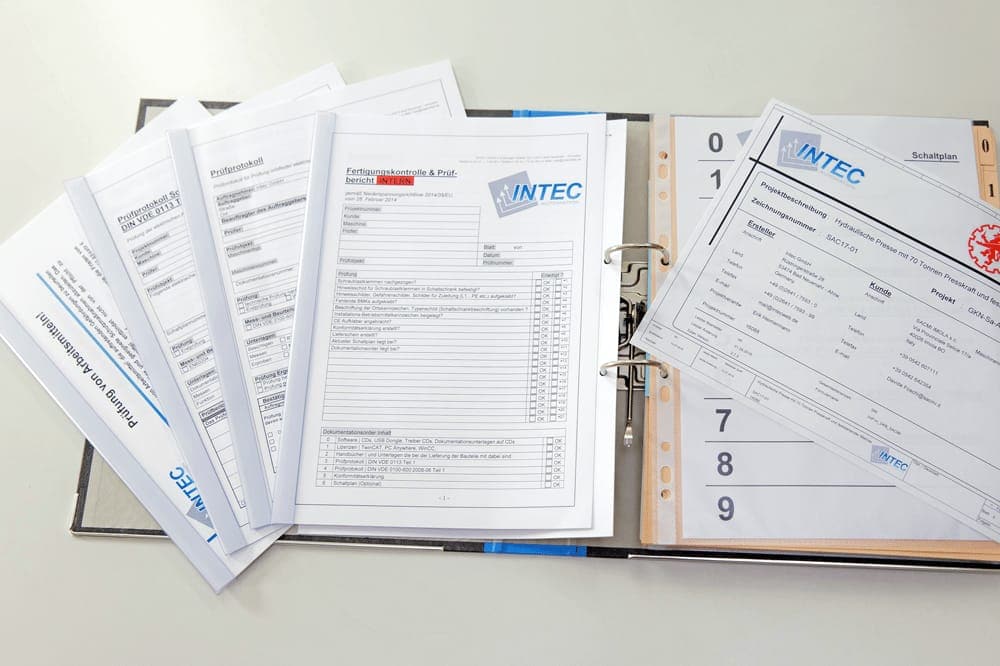

Zusätzlich bieten wir die Konvertierung oder Aktualisierung von vorhandenen Schaltplänen aus anderen Systemen beziehungsweise von handgezeichneten Unterlagen an. In der Praxis beginnt das oft mit einem Ordner voller Kopien, in denen jahrelang von Hand korrigiert wurde. Wir nehmen den tatsächlichen Anlagenzustand auf, gleichen ihn mit den vorhandenen Papieren ab und überführen alles in einen aktuellen, konsistenten Datensatz.

Das Ergebnis ist mehr als eine saubere Zeichnung: Eine belastbare Dokumentation verkürzt Störungssuchen, macht Ersatzteilbeschaffung planbar und ist Voraussetzung für die Unterstützung bei der CE-Konformitätserklärung sowie für wiederkehrende Prüfungen nach DGUV Vorschrift 3.
